ZPS127礦用自動灑水降塵裝置

ZPS127礦用自動灑水降塵裝置--概述

ZPS127礦用自動灑水降塵裝置（以下簡稱控制裝置），適用于煤礦井下采掘面、大巷、通風凈化水幕、皮帶機裝載點的自動灑水噴霧控制。該裝置通過ZP-127Z礦用自動灑水降塵裝置主控箱、DFB-20-127礦用隔爆型電磁閥配用各種不同功能的傳感器，實現自動控制噴霧或灑水功能。通過噴霧或灑水不僅能實現防塵、降塵，同時還能降低有害氣體的濃度，對有效防止塵肺病危害，確保煤礦安全生產將起到十分重要的作用。

裝置采用集成電路、選頻放大，抗干擾性好，使用方便，電磁閥承受水壓能力強，動作靈活可靠。裝置嚴格遵循GB3836.1-2000《爆炸性氣體環境用電氣設備di1部分通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分隔爆型“d”》、 GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分本質安全型“i”》、MT505-1996《自動噴霧降塵裝置通用技術條件》和Q/DJ016-2010《ZPS127礦用自動灑水降塵裝置》的規定進行設計和制造。

ZPS127礦用自動灑水降塵裝置--結構與特點及工作原理

3.1裝置的組成: ZP-127Z礦用自動灑水降塵裝置主控箱,各種傳感器，隔爆電磁閥。

3.2 裝置中各設備之間的聯系功能

3.2.1 礦用本安型聲控傳感器：當聲音≥90dB時發出指令信號。

3.2.2 礦用本安型觸控傳感器：當斜度≥10°時發出指令信號。

3.2.3 礦用本安型光控傳感器：當環境亮度≥10Lux時發出指令信號。

3.2.4 礦用本安型紅外線傳感器：當有遮擋物時發出指令信號。

3.2.5 礦用本安型煙霧、溫度傳感器：當溫度≥65°時發出指令信號。

3.2.6控制器：接收聲控傳感器發出指令信號，經延長觸發延長時間1s-520s后，控制隔爆電磁閥通與斷。

3.2.7隔爆電磁閥：控制水源，使其開啟或關閉。

3.3工作原理

當控制器接收到礦用本安型聲控傳感器發來的信號識別后，控制執行機構動作，打開隔爆電磁閥，進行灑水噴霧降塵，經過延長5-520秒后，控制器自動控關閉隔爆電磁閥，從而控制灑水工作。

ZPS127礦用自動灑水降塵裝置--使用條件

a) 裝置在下列條件下應能正常工作：

環境溫度：0℃～+40℃；

相對濕度：≤95％（+25℃時）；

環境大氣壓：86kPa～106kPa；

無顯著振動和沖擊的場所；

周圍介質無腐蝕性氣體；

無濺水和淋水的場所；

有瓦斯、煤塵爆炸危險的場所。

b）惡劣的貯運條件：-40℃～+60℃

ZPS127礦用自動灑水降塵裝置--主要技術指標

a） 裝置的主要技術指標

裝置使用防爆電磁閥，水壓適應范圍：0.2MPa～4.0MPa

裝置適應電壓波動范圍：75% ～ 120%

裝置動作維持時間范圍：5s～520s，設定時間允許誤差為±3s

b） ZP-127Z礦用自動灑水降塵裝置主控箱

額定工作電壓：127V、AC，（50±2）Hz

工作電流：≤200mA。

動作維持時間：5s～520s，偏差±3s。

本安輸出：12V/600mA、DC

電壓波動范圍：標稱值的75% ～ 120%

功率：≤35W

輸出方式：繼電器常開觸點

c） ZP-12S礦用自動灑水降塵裝置用聲控傳感器

工作電壓：5～13V、DC

工作電流: ≤2mA

輸入信號：聲波信號

輸出信號：開關信號。在背景聲不大于60dB的條件下，傳感器的聲控探頭接收到≥90dB的聲波時，傳感器導通，輸出開信號；傳感器的聲控探頭無聲波時，傳感器斷開，輸出端無信號輸出。d）ZP-12S礦用自動灑水降塵裝置用觸控傳感器。

工作電壓：12V、DC

工作電流: ≤20mA

輸入信號：接近開關信號

輸出信號：開關信號。在觸發連桿時，傳感器與金屬物距離增大時，傳感器導通，輸出開信號；在靜止狀態時，傳感器與金屬物距離很近，傳感器斷開，輸出端無信號輸出。

e）ZP-12S礦用自動灑水降塵裝置用光控傳感器

工作電壓：12V、DC

工作電流: ≤20mA

輸入信號：光波信號

輸出信號：開關信號。在當環境亮度≥10Lux時下，傳感器導通，輸出開信號；在當環境亮度≤10Lux時，傳感器斷開，輸出端無信號輸出。

f）ZP-12S礦用自動灑水降塵裝置用紅外線傳感器

工作電壓：12V、DC

工作電流: ≤35mA

輸入信號：紅外線信號

輸出信號：開關信號。在有遮擋物的條件下，傳感器導通，輸出開信號；在無遮擋物的條件下，傳感器斷開，輸出端無信號輸出。

j）ZP-12S礦用自動灑水降塵裝置用溫度、煙霧傳感器

工作電壓：5～13V、DC

工作電流: ≤20mA

輸入信號：溫度、煙霧信號

輸出信號：開關信號。在溫度≥65°條件下，傳感器導通，輸出開信號；在溫度≤60°條件下，傳感器斷開，輸出端無信號輸出。

h）DFB-20-127礦用隔爆型電磁閥

額定工作電壓：127V、AC，50Hz

額定工作電流：200mA，峰值動作電流≤500mA

額定功率：≤30W

電磁閥分類：常閉式

工作水壓：0.2MPa～4.0MPa

閥徑：φ20 mm

ZPS127礦用自動灑水降塵裝置--使用方法

A)按產品銘牌標定的電壓值選用正確的電源；

B)按接線柱上標明的極性正確接線；

C)檢查接線端子對外殼間的絕緣電阻，不得小于1.5MΩ；

D)安裝前通電試驗：

（1）將控制裝置置于安全場所；

（2）分別打開電源控制箱、電磁閥、傳感器的防爆蓋；

（3）按照控制裝置的接線圖正確接線；

（4）調整電源控制箱上的電位器，使延長設定值為zui小，合上工作電源兩分鐘后,對于聲控裝置：

a)電磁閥閥門應處于關閉狀態。

b)對準聲控傳感器探頭喊話，應聽到電磁閥內活動鐵芯“嗒”的開啟聲。

c)用秒表檢查，設定時間結束時，電磁閥閥門是否恢復關閉。

d)間隔時間大于設定時間，反復對準聲控傳感器探頭喊話，檢查聲控傳感器是否靈敏、電磁閥動作是否可靠

ZPS127礦用自動灑水降塵裝置--使用注意事項

1)電源控制箱在井下應盡量安裝在通風干燥無水淋的環境中，旁邊應設醒目提示牌；

2)接線應牢固、可靠，接線口的壓緊螺母須擰緊，使密封圈、電纜線與進線口內壁不存留間隙，以保證防爆性能；

3)電源控制箱箱體及電磁閥閥體都設有接地螺栓，接地線應牢固可靠；

4)電磁閥接入管路中時，閥體箭頭所示方向應與管路中介質流通方向一致，且閥體需與地面盡量保持垂直，接頭處需有防漏措施；

5)聲控傳感器安裝在煤礦井下環境噪聲不大于60dB(A)的采掘面迎頭，距地面高度為2.0m～2.2m、距爆炸點不小于10m處，并盡量使傳感器探頭迎頭面對采掘面。

ZPS127礦用自動灑水降塵裝置--產品維護

1)嚴禁在井下帶電安裝及檢修，檢修應由專職技術人員負責。

2)控制裝置維護

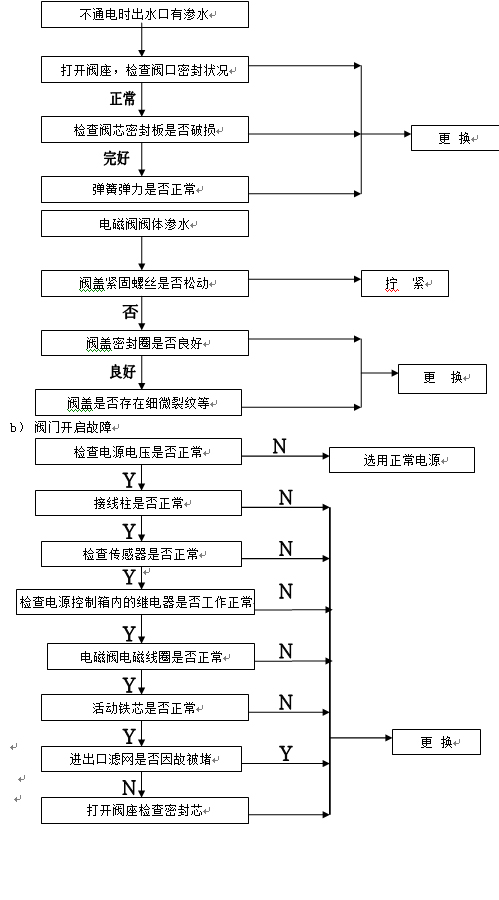

a）滲水故障

3) 隔爆面嚴禁損傷，如有損傷之處，應按GB1366的規定及時修補，嚴重者應更換新配件；

4) 嚴禁改變電路中元器件的型號、規格和參數。

ZPS127礦用自動灑水降塵裝置--外形尺寸與重量

a)ZP-127Z礦用自動灑水降塵裝置主控箱

外形尺寸：284mm×146mm×115mm

重量：≤6.5㎏

b) ZP-12S礦用自動灑水降塵裝置用聲控傳感器

外形尺寸：45mm×?43 mm

重量：≤1.5 ㎏

c) DFB-20-127礦用隔爆型電磁閥

外形尺寸：181.50mm×150.98mm×66mm 重量：≤3.0 ㎏

ZPS127礦用自動灑水降塵裝置--常見故障及排除

ZPS127礦用自動灑水降塵裝置--開箱及檢查

開箱檢查時應根據裝箱單仔細核對箱內物品的名稱、型號、規格及數量，如有疑問，請及時與我公司聯系。

ZPS127礦用自動灑水降塵裝置--運輸與貯存

運輸過程中應有防潮、防雨措施。

不允許擠壓、碰撞，裝卸時嚴禁碰、擲、摔。

貯存環境：在通風良好、干燥的倉庫內。

ZPS127礦用自動灑水降塵裝置--隨機附件

ZP-127Z礦用自動灑水降塵裝置主控箱1臺；

ZP-12S礦用自動灑水降塵裝置用聲控傳感器1臺；

DFB-20-127礦用隔爆型電磁閥1臺；

使用說明書1份

電氣原理圖1份

接線示意圖1份

安標證（復印件）

防爆合格證（復印件）

出廠合格證

ZPS127礦用自動灑水降塵裝置--售后服務

產品自出廠之日起，六個月以內，不是因使用不當出現的質量問題，我公司實行三包。六個月后出現的質量問題，公司負責保修，并適當收取維修費及材料費。

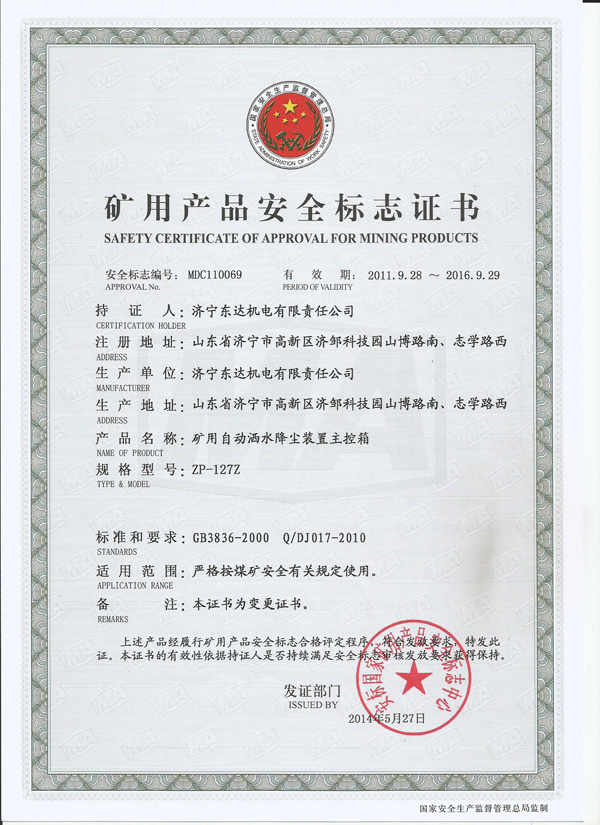

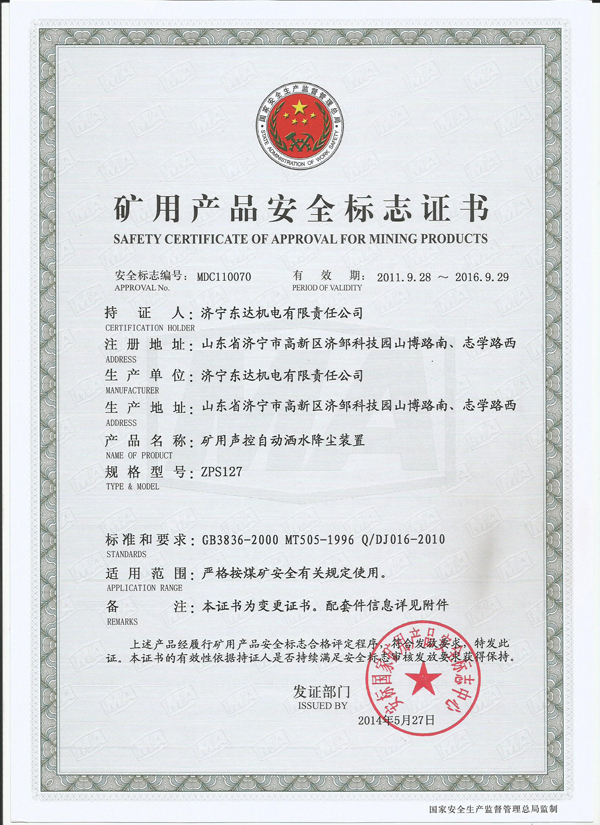

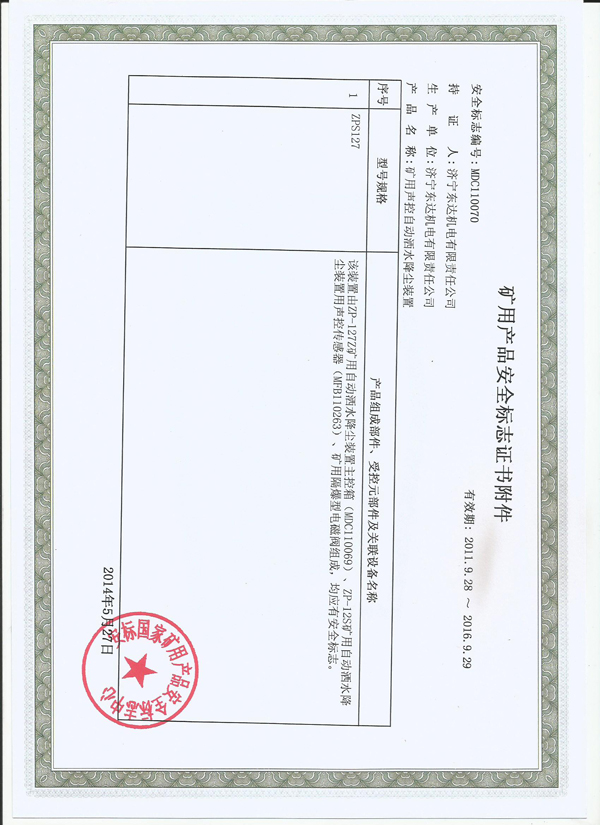

煤安證
