AHS-12礦用本安型控制按鈕

AHS-12礦用本安型控制按鈕概述

礦用本安型控制按鈕(以下簡稱按鈕)，是根據按MT209-1990《煤礦通訊、檢測、控制用電工電子產品通用技術要求》的要求來設計制造，主要用于煤礦井下氣動設備的自動控制。

AHS-12礦用本安型控制按鈕型號命名與分類

AHS—12技術參數V

手動

本質安全型

按鈕

2.2 分類

2.2.1 防爆型式：礦用本質安全型

2.2.2 標志：Exib I

2.3 外形尺寸及重量

外形尺寸：119mm×80mm×102mm 。

重 量：約2.5Kg。

AHS-12礦用本安型控制按鈕使用環境

礦用本安型控制按鈕在下列條件中應能正常工作：

a)溫 度：-10℃～40℃；

b)平均相對濕度：≤95%RH(+25℃)

c)大氣壓力：（80～110）kPa

d)有爆炸性氣體混合物、但無破壞絕緣的腐蝕性氣體的場所。

AHS-12礦用本安型控制按鈕技術參數：

工作電壓：DC12V工作電流：≤5mA

本安參數：Ui: DC 12.5V Ii:5mA Ci: 0.2nF Li: 0μH

　按鈕為常開式

AHS-12礦用本安型控制按鈕結構特征與工作原理：

結構：按鈕由金屬外殼和電路組成。

工作原理：接通電源后，按下按鈕時輸出高電平信號；按鈕在常態時輸出低電平信號。

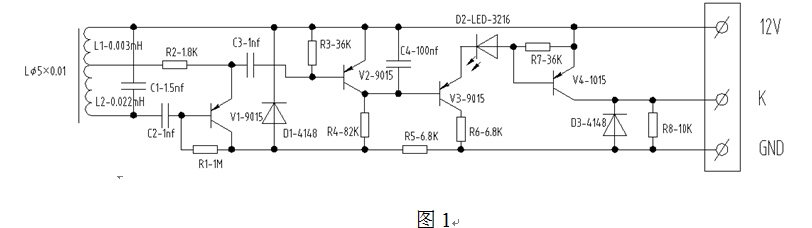

原理圖見圖1

<

AHS-12礦用本安型控制按鈕安裝維修注意事項

該產品與關聯設備配套使用時，請?jiān)斠妰烧呤褂谜f明書。

產品只能與說明書中規定的關聯設備配接，與其它設備配接時；要經防爆審查和檢驗。

檢修時不得修改本安電路及關聯電路中的元器件型號，規格及電參數等；

產品外殼要接地并且嚴禁帶電開蓋及帶電維修；

AHS-12礦用本安型控制按鈕運輸及貯存

產品在運輸過程中不應有劇烈的振動、沖擊。

產品不得曝曬雨淋，應存放在空氣流通無腐蝕性氣體的庫房中。

AHS-12礦用本安型控制按鈕隨機文件

a）產品合格證；

b）使用說明書；

c）裝箱單；

d）隨機備附件清單。

AHS-12礦用本安型控制按鈕訂貨須知

應注明要貨單位、型號、規格、數量等。

請?jiān)谟嗀洉r(shí)寫明企業稅號、開戶行、帳號、地址和電話。

注：

超標準范圍使用和使用錯誤，自行改裝，不適當?shù)木S修等原因，引起的故障，公司不負責任，可作有償修理或更換。

如用戶需選用附件、關聯件，按所訂型號由公司提供，以保證質量，如用戶自行選購或改裝，本公司不負責任。

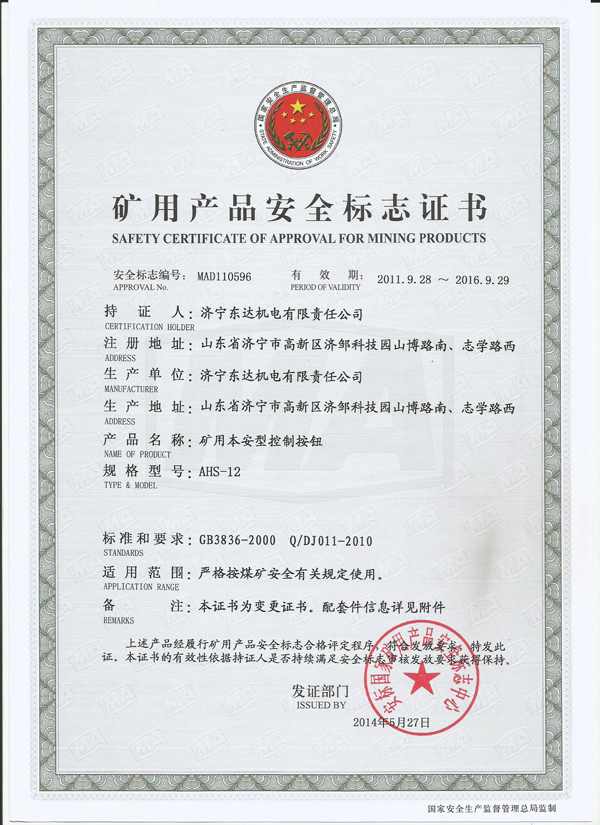

煤安證
