ZYJ型礦井壓風供水自救裝置

ZYJ型礦井壓風供水自救裝置概述

ZYJ型礦井壓風供水自救裝置是根據我國煤礦煤塵、瓦斯和二氧化碳突出礦井的實際情況，結合呼吸救護現場的實際經驗，經創新而開發研制的一種新型壓風供水自救裝置，由于該裝置有恒定的供氣量，恒定的供水，有手動穩定的調壓裝置，所以是很受礦方歡迎的一種呼吸保護器。

該裝置主要用于具有煤與瓦斯突出的煤礦井下救災防護。它安裝在煤礦下硐室或采煤工作面的機巷風巷掘進頭的適當位置或流動人員較多的地點，以及溜子頭、井底車場、運輸和回風巷道、各種站房等地。當煤礦井下發生事故或出現有害氣體造成工作人員不能正常呼吸時，工作人員可就近進入自救裝置處避災，戴上呼吸器，等待救援。

通過該自救裝置輸送的新鮮空氣和水，使避災人員，達到安全避災、穩定工作情緒的目的，一般情況下井下安裝自救裝置的個數不得少于井下全員的三分之一。

ZYJ型礦井壓風供水自救裝置具有對壓風氣體和供水裝置進行減壓、消聲、流量調節，過濾油水等功能，具有安裝方便，美觀大方，使用壽命長，噪音低等特點。ZYJ型壓風供水自救裝置還具有不影響使用人員視線，使用人員可在相應范圍內工作活動，在等待中可以靜坐或睡覺的優點。

ZYJ型礦井壓風供水自救裝置主要技術參數

系統供氣壓力： 0.3～0.7MPa

呼吸器調節壓力范圍：0.05～0.1MPa

呼吸器供氣量范圍： 30～55L/min

系統進水壓力：0.1～0.5MPa

排水裝置出水量：0～7L/min

排水裝置出水接頭：用1～6個水龍頭或1～6根出水軟管接出

供氣方式： 地面系統供氣、或單獨泵站提供

供水方式：一般采用市政自來水提供

噪聲： ≤85dB(A)

操作方式： 手動快速供氣 、供水

防護方法： 防護口罩

外形尺寸（L×W×H）：970㎜×430㎜×170 ㎜

重 量：18kg

ZYJ型礦井壓風供水自救裝置構造及工作原理

ZYJ型礦井壓風供水自救裝置是一種隔絕式氣體呼吸裝置和排水裝置于一體的新型產品，本裝置一箱六組，能同時提供六人使用，達到互相照顧的效果。

ZYJ型礦井壓風供水自救裝置由箱體、安裝板、進氣管、進水管、凈水過濾器、門鎖、呼吸器（多組）、排水裝置等組成，箱體、安裝板、進氣管、進水管采用不銹鋼制造而成。

ZYJ型礦井壓風供水自救裝置中供氣系統采用輕型呼吸面罩直接帶在嘴上進行呼吸，且通過彈簧軟管連接，而供水裝置直接通過彈簧軟管流進嘴里，不影響使用人員視線，彈簧軟管可自由伸縮，使用人員能在彈簧軟管可伸縮范圍內自由活動。

ZYJ型礦井壓風自救裝置供氣一般采用礦井壓風管路，供水裝置一般采用泵站供水。

ZYJ型礦井壓風供水自救裝置使用操作

（一）氣路操作（參見附圖）

1、按下門鎖開關，打開箱門。

2、拿起輕型呼吸面罩⑧帶在嘴上，打開對應的調節閥⑥即可，根據需要可用調節閥調節供氣量大小。

3、使用時當濾氣瓶?中的水超過水位上限時，應進行排水。排水方法：向上推排水柱?，水立即排出，排水完畢后，放開排水柱將其復位，排水結束。

4、供氣壓力調整，通過減壓過濾器?調節供氣壓力。調節方法：將調壓旋扭⑩向上拉起，順時針方向旋轉，壓力上升，逆時針方向旋轉，壓力下降，壓力數值有壓力表?顯示，調整至所需壓力，將調壓旋扭按下呈上鎖狀態。

5、使用后關閉調節閥⑥，將各組呼吸器有序放入箱體內，關好箱門。

（二）供水裝置操作（參見附圖一）

1、打開箱蓋，取出彈簧軟管⑦。

2、將彈簧軟管⑦放入嘴中，再打開調節閥⑥。

3、慢慢地調整調節閥⑥來調節水壓大小。

4、使用完畢后關閉調節閥⑥。

ZYJ型礦井壓風供水自救裝置檢修與維護

1、定期（每天）檢查箱體內的各組呼吸器、排水裝置是否有序放置，不得雜亂無章。

2、檢查各氣路、水路、連接管件有無漏氣、漏水現象，如有應進行密封處理，如零部件破損應更換新件。

3、檢查安裝連接緊固件是否緊固，如松動須緊固牢靠。

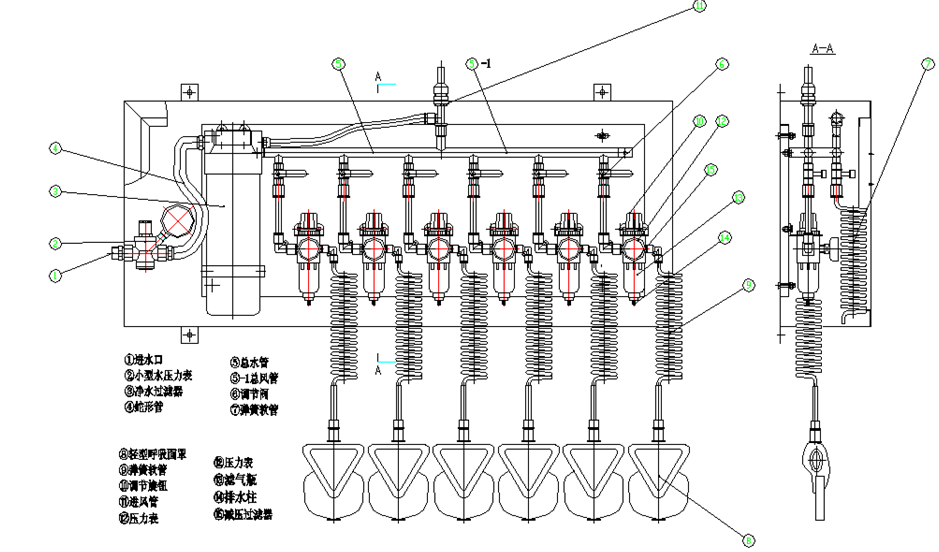

ZYJ型礦井壓風供水自救裝置結構示意圖
