滾輪罐耳L30產品詳細感謝您使用我公司生產的滾輪罐耳。本產品用于立井提升容器(箕斗、罐籠、平衡錘),為其提供導向和緩沖。其產品結構強度大,性能好,使用壽命長,可靠性高,運行平穩,調整方便,維修簡單。彈簧浸油潤滑,動態特性好,彈力穩定,是大力推廣的綠色環保產品。本產品有多種規格,能滿足客戶的各種需求。 滾輪罐耳L30型號與分類

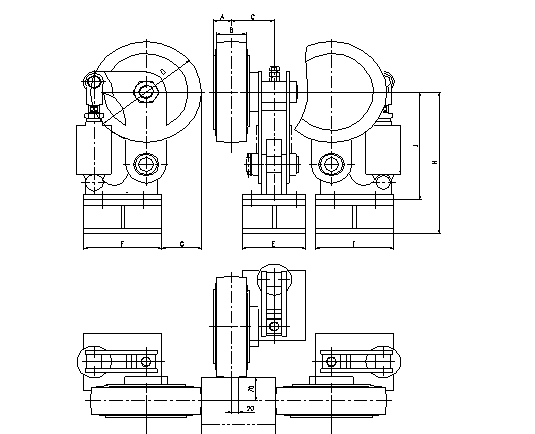

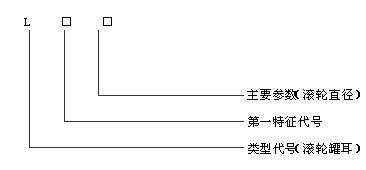

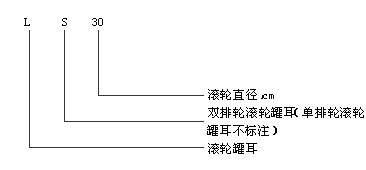

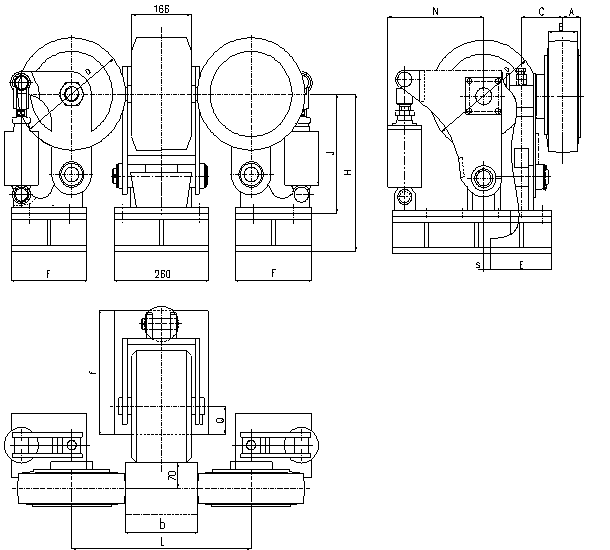

2.1 型號及含義: 圖1 L25/30/35滾輪罐耳 圖2 LS30/35滾輪罐耳 2.2 規格型號示例: 表1 基本參數及主要尺寸
|
4.1滾輪罐耳的安裝: 將滾輪罐耳用螺栓與提升容器連接,調整好三個滾輪罐耳相對罐道的位置,保證與罐道的間隙一致(間隙約為2mm),軸心線水平,徑向中心線垂直于罐道面,然后鎖緊固定螺栓。 4.2滾輪罐耳的使用: 根據滾輪磨損情況,應對滾輪進行調整,方法是松開螺桿鎖緊螺母,轉動螺桿使?jié)L輪靠向罐道,間隙0~2mm,調好后緊固鎖緊螺母。 |
應定期對滾輪主軸頂絲、螺母、軸端螺母及其余緊固件是否緊固、滾輪是否松曠、滾輪運轉和磨損情況及擺架是否變形等進行檢查,如發現異常應查明原因,復原后才能使用。 如發現質量問題,不得自行拆卸,應與經銷商協商修理或退還,也可直接與本公司聯系。 易損件清單
訂貨說明 |
序號 | 故障現象 | 原因分析 | 排除方法 | 備注 |
1 | 滾輪轉動不靈活 | 軸承損壞 | 更換軸承 |
|
軸承游隙太小 | 拆下副輪轂,用圓螺母調整軸承游隙 |
| ||
密封損壞,軸承腔進污物 | 清洗軸承,更換密封,注入適量潤滑脂 |
| ||
2 | 滾輪曠 | 擺架下鉸鏈套磨損,間隙大 | 更換新套及鉸鏈軸 |
|
軸承游隙太大 | 拆下副輪轂,用圓螺母調整軸承游隙 |
| ||
3 | 滾輪輪轂有過熱現象 | 軸承缺少潤滑脂 | 注入適量潤滑脂 |
|
4 | 膠輪磨損快且易損壞 | 滾輪與罐道接觸過緊 | 調整滾輪接觸到罐道即可,不要加預緊力 |
|
5 | 緩沖效果降低或失效 | 長期使用,蝶簧剛度低 | 增加蝶簧預壓變形量或更換蝶簧 |
|
蝶簧碎 | 更換蝶簧 |
| ||
擺架,緩沖缸各鉸鏈銹蝕,無法轉動 | 清理污物,潤滑鉸鏈 |
|
滾輪罐耳L30檢修及維護
滾輪罐耳應定期維護,滾輪罐耳的軸承6個月加注一次潤滑脂,滾輪、支架、彈簧緩沖裝置、底座每年檢查一次,對螺紋、彈簧、軸銷等重新加注潤滑脂。
維護一覽表:
項目 維護日期 | 固定螺栓 | 支架 | 彈簧緩沖裝置 | 滾輪 | 備注 |
年 月 日 |
|
|
|
|
|
年 月 日 |
|
|
|
|
|
年 月 日 |
|
|
|
|
|
