QYF25-15氣動清淤排污泵

一、QYF25-15氣動清淤排污泵概述

QYF系列礦用氣動清淤排污泵由壓縮空氣驅動，主要組成部分包括主體部分、控制系統及真空抽吸組件等。QYF系列礦用氣動清淤排污泵適用于煤礦井下水倉沉淀的大量煤泥的清理，由于沒有可靠的設備來清理煤泥，不僅給煤礦的正常生產帶來很多不便，同時造成很大的資源浪費。而我們研制的排污泵實現了煤礦井下水倉煤泥水混合物的快捷處理，解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，具有廣泛的實用性。
本產品執行標準：MT/T315 -92、Q/KA002-2013。
QYF系列礦用氣動清淤排污泵以壓縮空氣為動力，適用于含有甲烷煤塵爆炸危險的煤礦井下采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。

1、清淤排污泵在下列環境條件下應能正常工作：

a) 清淤排污泵吸料管潛入水下，長度不超過8m。

b) 輸送介質溫度不超過40℃。

c) 工作環境溫度（0～40）℃。

d) 輸送介質的PH在6～8范圍內。

e) 含固體顆粒的大直徑不超過20mm。

e) 適用氣壓范圍0.40MPa～0.70MPa。

2、QYF系列礦用氣動清淤排污泵含義

Q Y —清淤排污泵

F  —氣動

□--□— 流量m3/h --揚程m

型號示例：QYF20-20 代表輸送介質為污水、污物的礦用氣動清淤排污泵；

額定流量20m3/h，額定揚程20m

二、QYF25-15氣動清淤排污泵基本參數

三、QYF25-15氣動清淤排污泵產品結構與工作原理

QYF系列礦用氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等，見結構圖。

1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?/p>

2、控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換；

3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。

四、QYF25-15氣動清淤排污泵產品結構圖

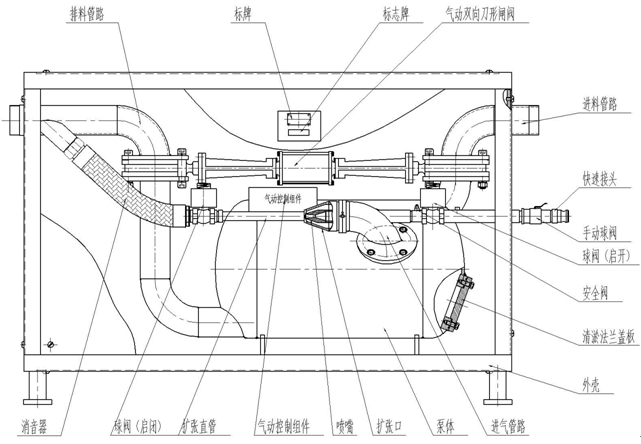

圖2產品結構圖

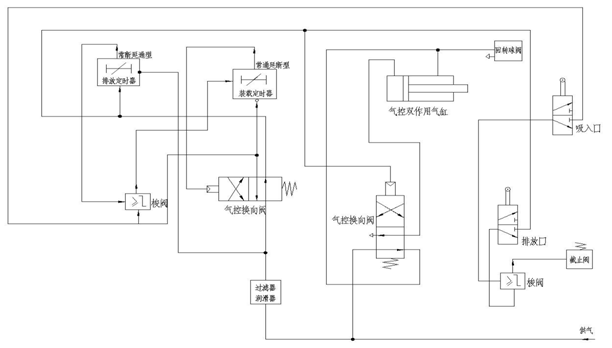

圖3氣動控制原理圖

五、QYF25-15氣動清淤排污泵使用、維護及保養

1、使用

1.1　確保排放區域內無人。

1.2　打開壓縮空氣開關，排污泵已可供使用?？蛰d對于此泵不會產生損壞。泵通常開始于排放模式（以保證泵體內沒有前一次操作的殘余物質）。泵的出廠設置的排放周期和吸料周期見表2，用戶也可根據需要自行設置排放和吸料周期。氣動清淤排污泵排放周期和吸料周期 表2

1.3　慢慢將噴嘴插入需清淤排污泵送的物料中。持續送料且自動進行，可實現無人監控運行。本公司建議一個交接班或一次運行后，對排污清淤泵和軟管進行檢查，以保證下一班排污清淤泵的正常運行。

1.4　檢查排放管線，以確保其固定牢固。

1.5　泵送工作完成，要空載運行幾個周期，以確保泵體排空。

2、計時器使用

2.1　排污泵的工作周期由氣動計時器控制。泵體無任何運動部件?？筛鶕?jù)經驗自行調整計時器以提高泵送效率。除非對泵送物料有充分的評估，否則盡量使用標準設置。

計時器出廠時的排放和吸料周期按表2中設置。這個周期設置適用于大部分物料。計時器為了準確起見，本公司建議使用秒表來進行周期計時。 遵照下面的規則：

短吸料周期：

a、水/易泵送物料

b、短吸料管線（＜8m）

c、泵體太滿（通過聲音的變化或吸料周期內有物料排放現象來判斷泵體已太滿）

長吸料周期：

a、稠物料/污水、污物

b、長吸料管線（＞8m＞20m）

c、泵體空

短排料周期：

a、水/易泵送物料

b、短排料管線

c、大部分排料周期內無物料排放

長排料周期：

a、稠物料/污水、污物

b、長排料管線（＞100m）

c、每個排放周期，泵體都沒排空

2.2　更改計時器周期設置

a、關閉壓縮空氣閥門

b、拆下罩板

c、設置吸料和排料周期表

注意：計時器的設置范圍為10～30秒種，不要設置周期大于此范圍。

d、恢復壓縮空氣供應，用秒表對照檢查計時器的周期設置是否正確。由于罩板已拆下，注意運動部件。

e、安上罩板

3、保養

排污泵需要的保養工作較少，易行。請參照如下程序進行保養。

每天：檢查泵是否是損壞，罩板、安全卡鎖等是否固定好。

檢查排放管線是否已固定牢固無松動。

檢查所有軟管是否有損壞或磨損，請更換。

每月：檢查潤滑油位，進行添加，保證運行所需的基本潤滑油量。

檢查排放管線是否已固定牢固無松動。

檢查所有軟管是否有損壞或磨損，需要時請更換。

3.1輸送管線堵塞

如果排放管線堵塞，排污泵會保持壓力。在泵的吸料端安裝有檢查閥，以確保排放管線堵塞時，物料不會從吸料口處排出。 清理排放管線的堵塞：

a、拆下罩板。

b、打開安裝在噴氣排放裝置后的安全閥，進行卸壓。

c、小心的拆下排放管線并仔細清堵

3.2　吸料管線堵塞

如果吸料管線堵塞，通常是由于管線中有殘余真空所致。

吸料管線清堵：

a、關閉壓縮空氣供應。

b、確保泵內無殘余壓力。

c、小心拆下吸料管（可能會借助外力進行殘余真空清理）并時行清堵。

3.3　檢查或更換空氣過濾器

過濾器位于罩板內排放端處

拆下過濾器：

a、關閉壓縮空氣供應。

b、拆下罩板。

c、確保泵內無殘余壓力。

d、旋下過濾器外的金屬外殼。

e、旋下清潔塑料杯。小心不要將杯頂?shù)腛型墊圈丟失。

f、拆下過濾器，會用到螺絲刀。

g、依相反順序，換下新過濾器，并確認O型墊圈置于清潔塑料杯頂。

3.4　空氣過濾器拆分

a、關閉壓縮空氣供應。

b、拆下罩板。

c、確保泵內無殘余壓力。

d、拆下空氣促動閥上的控制軟管。推下軟管與安裝口的邊圈，以便拆下軟管。

e、拆下噴氣裝置外殼中部的鎖卡。

d、拆下噴氣裝置進行清潔，確定文丘里管和對著泵體的開口部分部分清潔。

g、依反向順序裝好裝置。確保墊圈安裝正確

六、QYF25-15氣動清淤排污泵運輸與貯存

產品可采用常規運輸工具，運輸中應有可靠定位及防水措施，防止振動和撞擊，嚴禁野蠻裝卸，不得與腐蝕性物質混裝運輸。產品采取直立位置貯存在通風、干燥的倉庫內，不得與腐蝕性物質同庫貯存。

七、QYF25-15氣動清淤排污泵常見故障及排除方法

進行設備故障檢查時，需確保壓縮空氣的壓力和流量滿足規定條件。

八、QYF25-15氣動清淤排污泵隨機附件

QYF25-15氣動清淤排污泵--煤安證
