撞桿式無壓風門

撞桿式無壓風門介紹

撞桿式無壓風門是在無壓風門的基礎上，增加了撞桿和滑道。通過礦車對撞桿的撞擊和擠壓，實現風門的開啟；還具有同時通過配重塊產生的牽引力實現風門自動關閉的功能。

撞桿式無壓風門門體結構

1、門體主要由門框、門扇、平衡機構、防止反風擋板及配重等組成。

2、撞擊部分主要有撞桿，支架軌道以及其他輔助設備組成。

3、門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架，與鋼質板材折做而成的外圍盒體組焊而成；門扇與聯桿連接調節配重，使得風門能可靠關閉。

撞桿式無壓風門功能特點

1、當機車或礦車通過時，可通過礦車的側邊對風門撞桿的擠壓作用將風門打開；

2、雙向隔風，無需再設反向風門；

3、雙面密封，漏風量小；

4、系統簡單，安全可靠；

5、防腐、防潮、阻燃、強度大。

撞桿式無壓風門工作環境

1、大氣壓力：0~3000pa

2、風速：0~6.28m/s

撞桿式無壓風門使用維護

1、當門扇開啟阻力較大時，應對門軸、銷軸等轉動部位加油潤滑。

2、定期更換門扇密封橡膠條，減少漏風。

3、調節平衡機構及配重可使門扇密封嚴密。

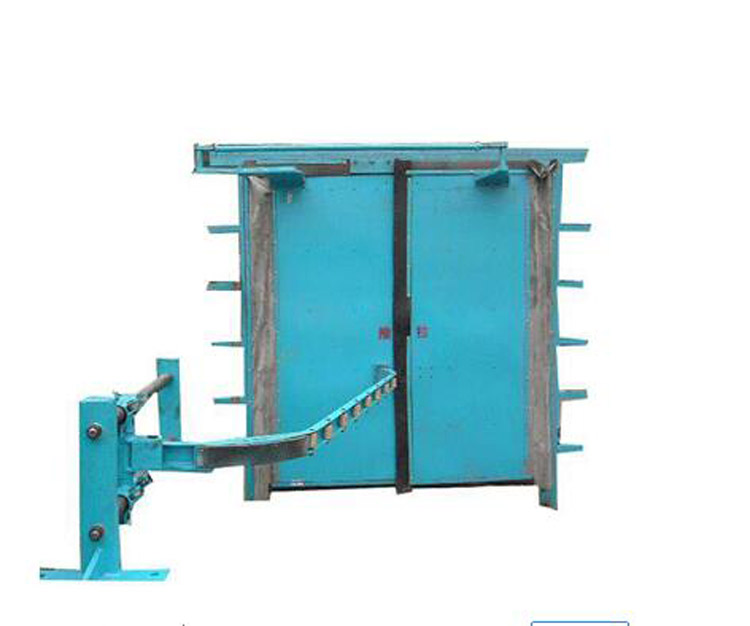

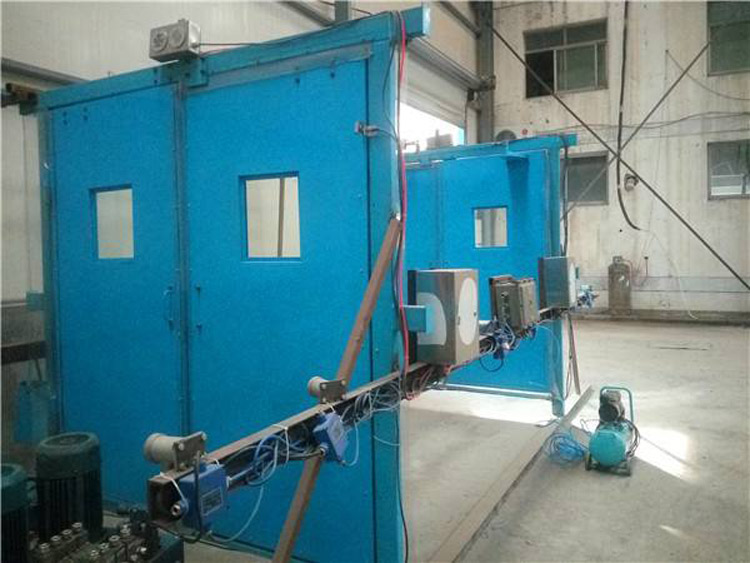

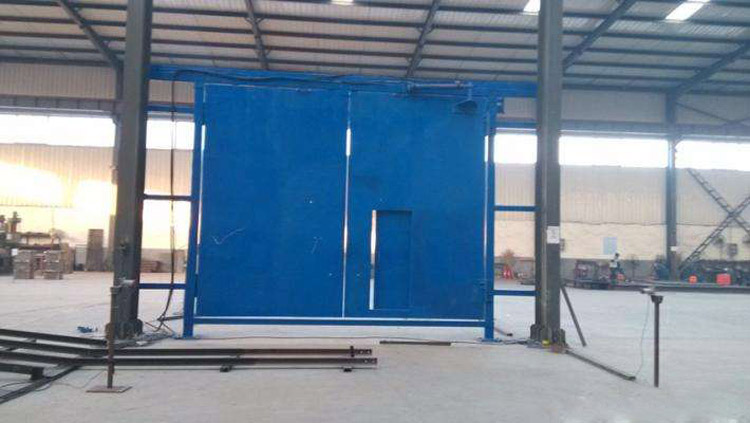

撞桿式無壓風門實物圖
