對開式無壓風門

對開式無壓風門介紹

對開式無壓風門采用壓力平衡原理，每道風門為雙扇鋼制門框異向同步開閉，運用聯桿平衡機構把作用在風門上的壓力通過聯桿平衡機構轉化為一種內力并得到平衡，保證了風門打開時省力、方便靈活。由于壓力平衡式風門為異向開閉，因此無論風流方向如何，兩扇門均同時受到風流的推力和風流的壓力，而且大小相等。另外在門框橫梁上的風門開啟方向的異側，焊接擋板確保風流反向時風門不被吹開。同時通過配重塊產生的牽引力實現風門自動關閉。

對開式無壓風門門體結構：

對開式無壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁、配重等組成；門框采用型鋼焊接、螺栓聯接組成。門扇由鋼型材質焊接骨架，外鋪鋼板構成；中間填充材料為；硅酸鋁防火棉,平衡機構通過螺栓固定在門扇上，使兩扇門異向同步開啟，風門通過自動比重開啟或關閉。

門體結構及材質：

對開式無壓風門為鋼制風門,雙扇對開,共二道每一道風門中的一扇門留設一個行人小門規格為680mm×1680mm，小門可自動關閉，帶鎖并能兩面打開，小門正反面各設一把手。小門設一觀察窗，尺寸為圓形300mm*300mm。

門體主要由門框、門扇及配重等部分構成，門框門扇采用鋼制焊接結構；門扇結構采用100*50*4mm矩形管焊接(龍骨結構),兩門均焊接2mm鋼板，門厚度為54mm；門框采用不小于120×120×10mm,門框與門扇間采用密封膠墊,密封性能良好；風門觀察窗采用10mm厚有機玻璃。

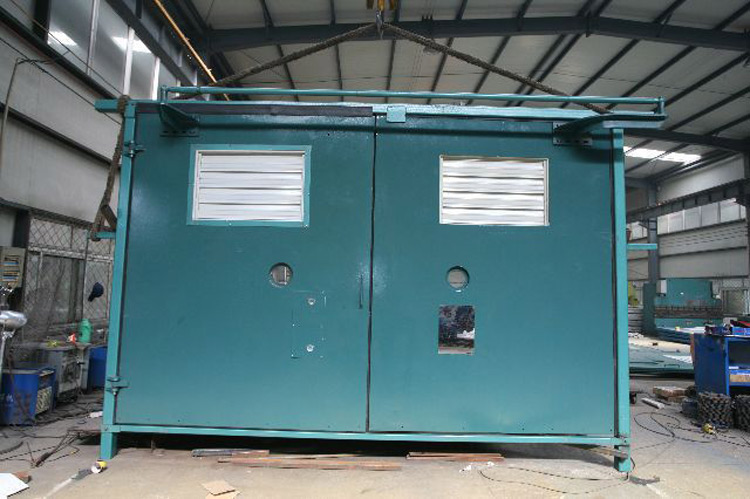

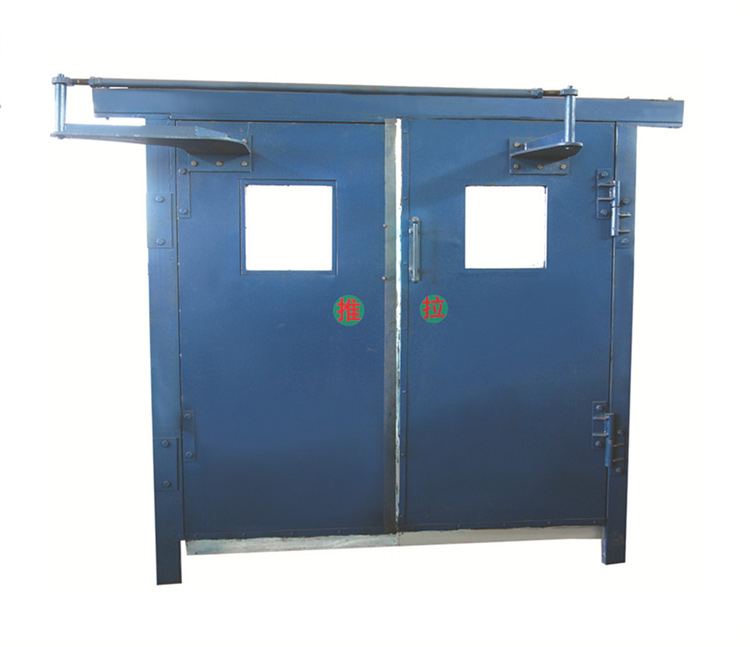

對開式無壓風門實物圖
