氣動臥閘簡介氣動臥閘是煤礦軌道運輸中一種常備的安全保護裝置。QWZC系列氣動臥閘使用氣體動力實現臥閘的關閉,依靠彈簧力臥閘自動開啟。QWZC系列氣動臥閘始終處于對一方向礦車開啟阻車狀態,阻擋此方向礦車,防止礦車自溜,當此方向礦車需要通過臥閘時,利用氣動操作關閉臥閘放行礦車,當?shù)V車通過后,QWZC系列氣動臥閘自動開啟。對反方向運行礦車不用操作就可通過QWZC系
氣動臥閘是煤礦軌道運輸中一種常備的安全保護裝置。QWZC系列氣動臥閘使用氣體動力實現臥閘的關閉,依靠彈簧力臥閘自動開啟。QWZC系列氣動臥閘始終處于對一方向礦車開啟阻車狀態,阻擋此方向礦車,防止礦車自溜,當此方向礦車需要通過臥閘時,利用氣動操作關閉臥閘放行礦車,當?shù)V車通過后,QWZC系列氣動臥閘自動開啟。對反方向運行礦車不用操作就可通過QWZC系列氣動臥閘,通過后自動開啟。QWZC系列氣動臥閘具有結構簡單、安裝維修方便、操作省力,安全可靠的特點,QWZC系列氣動臥閘已廣泛應用于國內各地煤礦企業。
氣動臥閘用途QWZC系列氣動臥閘主要應用于煤礦軌道運輸路線中,有QWZC6型和QWZC9型,QWZC6型適用于600㎜軌距,QWZC9型適用于900㎜軌距。我公司也可根據用戶要求加工制造專用氣動臥閘。
氣動臥閘主要特點1.結構簡單,成本低,安裝、維修方便
2.氣體動力,抗干擾,安全可靠
3.靈敏度高,協調性好,操作省力

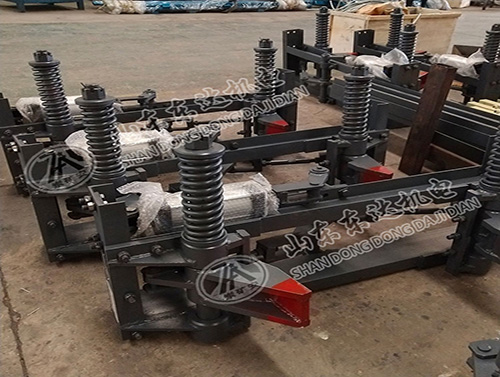

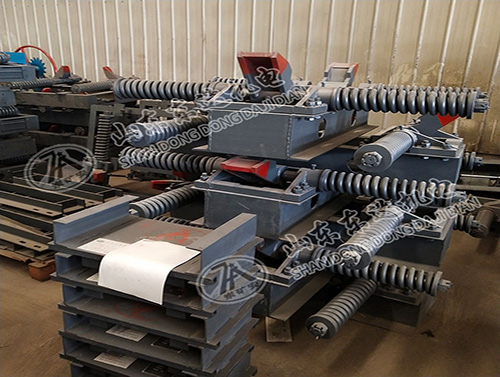

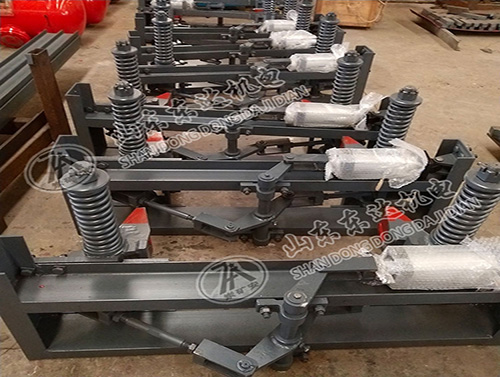

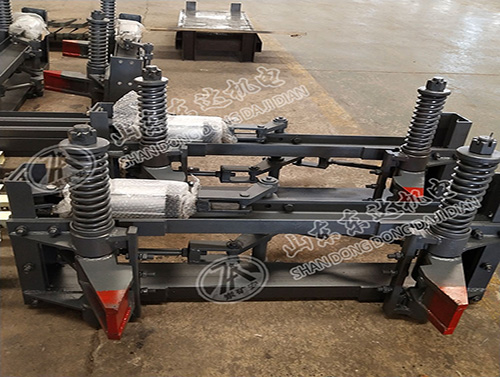

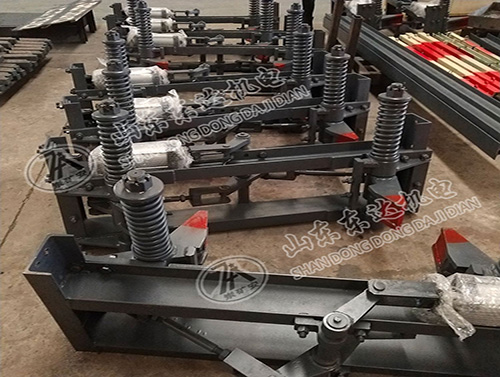

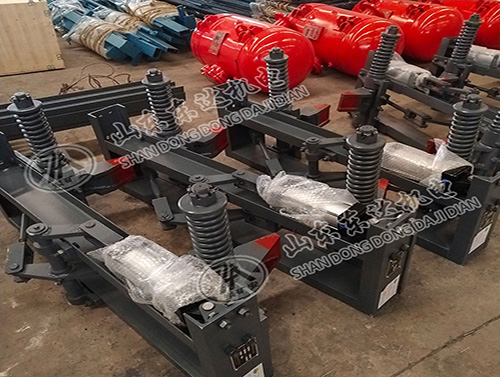

氣動臥閘結構特征及工作原理氣動臥閘主要由臥閘、傳動軸、搖桿、扭轉彈簧、氣缸、氣控箱等零部件組成。氣動臥閘依靠彈簧力使臥閘始終處于對一方向礦車開啟阻車狀態,阻擋一方向礦車,防止礦車自溜,搬動氣控箱的控制閥,氣缸活塞桿在壓縮空氣的作用下伸出,同時帶動傳動機構的搖桿、傳動軸進行轉動,關閉臥閘,放行礦車,當?shù)V車通過后,搬下氣控箱的控制閥,臥閘自動開啟。對反方向運行礦車不用操作就可通過氣動臥閘,通過后自動開啟。
氣動臥閘安裝、調試、維護保養1.安裝安裝前應全面檢查各零部件在運輸、保管過程中是否造成缺損,不得使用有缺損的零部件。將氣動臥閘通過工字鋼與鋼軌連接,調整并緊固牢靠,氣缸通過安裝板固定在工字鋼上,連接好氣缸前、后銷軸,再把氣控箱固定在指定位置,連接好高壓進氣管及氣缸進氣管,調試好后安裝氣缸防護罩。
2.調試轉動氣控閥,試運行氣缸,使臥閘順利關閉,搬下氣控閥,臥閘自動開啟,不操作時臥閘始終處于開啟阻車狀態。
3.維護保養氣動臥閘的轉動部位應定期加注潤滑油,每班一次。定期維護氣動臥閘,如發現螺栓松動、支架松曠、轉動部分磨損異常等,及時維修或更換。定期對各部件進行防銹處理。
