ZDC30型跑車防護裝置

ZDC30型跑車防護裝置

ZDC30-1.5跑車防護裝置概述ZDC30-1.5跑車防護裝置,是煤礦斜井提升運輸?shù)闹匾踩O(shè)備,安裝在煤礦井下斜巷內,采用礦用本安型位置傳感器獲取與絞車同步運行的控制信號,使跑車防護裝置用擋車欄處于“常閉式”防護狀態,如因斷繩、脫鉤等原因而發生的跑車,可采用柔性緩沖器來實現有效攔截;當絞車不工作時,斜井跑車防護裝置處于鎖定狀態,有礦車接近跑車防護裝置用擋

聯系我們
電話
全國免費服務電話:400-086-0616

ZDC30型跑車防護裝置相關產品推薦

ZDC30型跑車防護裝置產品詳情

ZDC30-1.5跑車防護裝置概述

ZDC30-1.5跑車防護裝置,是煤礦斜井提升運輸?shù)闹匾踩O(shè)備,安裝在煤礦井下斜巷內,采用礦用本安型位置傳感器獲取與絞車同步運行的控制信號,使跑車防護裝置用擋車欄處于“常閉式”防護狀態,如因斷繩、脫鉤等原因而發生的跑車,可采用柔性緩沖器來實現有效攔截;當絞車不工作時,斜井跑車防護裝置處于鎖定狀態,有礦車接近跑車防護裝置用擋車欄時本裝置也不會啟動,確保巷道安全。該裝置安裝方便,便于維護、動作靈活、安全可靠。

ZDC30-1.5跑車防護裝置用途及使用環境

用途:用在煤礦井下傾斜井巷內,能夠?qū)⑦\(yùn)行中斷繩或脫鉤的礦車進行有效攔截。

使用環境

a)溫 度:(-5~40)℃;

b)相對濕度:≤95% (25℃);

c)大氣壓力:(80~106)kPa;

d)裝置中的擋車欄不適用于有煤塵和可燃?xì)獗ㄎkU(xiǎn)的回風斜井(巷);

e)污染等級:3級。

ZDC30-1.5跑車防護裝置基本參數及組成

1)礦用本安型位置傳感器型號:GUC15

額定工作電壓:12V

接點容量:DC12V/1A

防爆型式:礦用本質安全型,防爆標志:Exib I2)

礦用本安型紅外傳感器接收器型號:GUG8S

額定電壓工作電壓:12V

本安參數:Ui: DC12.5V Ii:20mA b)Ci: 65nF Li: 0mH

防爆型式:礦用本質安全型,防爆標志:Exib I

感應距離≤8m2)

礦用本安型紅外傳感器發送器型號:GUG8F

額定電壓工作電壓:12V

本安參數:Ui: DC12.5V Ii:20mA b)Ci: 65nF Li: 0mH

防爆型式:礦用本質安全型,防爆標志:Exib I

感應距離≤8m3)

斜井跑車防護裝置用控制箱型號:KXJ-127ZD

額定工作電壓:127V AC

電壓波動范圍:(90V~140V)

功率:40W本安參數:U0:DC12.5V,I0:916mA, C0:1μF,L0:0.2mH;

防爆型式:礦用隔爆兼本安型,防爆標志:Exd[ib]I。

4)礦用本安型聲光報警箱型號:KXB12

額定工作電壓:DC 12V

防爆型式:礦用本質安全型,防爆標志:Exib I音響響度:85dB,光可見距離80米5)

跑車防護裝置用收放絞車型號:JF-150ZD

電機功率:1.5KW

牽引力:1500N

ZDC30-1.5跑車防護裝置基本功能

a)跑車監控功能b)聲光報警功能c)常閉擋車功能d)平穩緩沖功能e)傳動執行功能

ZDC30-1.5跑車防護裝置工作原理

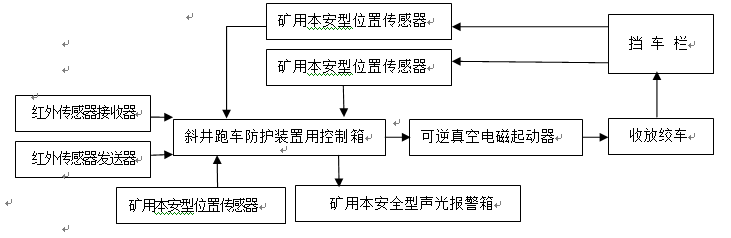

本斜井跑車防護裝置采用礦用本安型紅外傳感器作為監測器,安裝在跑車防護裝置用擋車欄前后適當?shù)木嚯x。當絞車開始運行時,斜井跑車防護裝置用控制箱開始工作,當?shù)V車運行到兩個礦用本安型紅外傳感器監測位置時,依據礦車運行速度變化,即可判定礦車是處于正常運行狀態還是跑車狀態。如處于正常狀態,斜井跑車防護裝置用控制箱給收放絞車發送信號,提起跑車防護裝置用擋車欄,當?shù)V用本安型位置傳感器測定擋車欄已啟動到位時,收放停止工作,礦車可順利通過,經過一段時間延時后(時間可調),擋車欄自動落下,反之亦然。當測定礦車是處于跑車及脫鉤狀態時,斜井跑車防護裝置用控制箱不會給跑車防護裝置用收放絞車發送信號,跑車防護裝置用擋車欄仍處于常閉狀態,確保巷道安全。裝置原理圖見圖1

ZDC30-1.5跑車防護裝置安裝及調試

7.1 使用前應認真閱讀本說明書、工作原理圖(附圖1)。

7.2 安裝前,首先檢查各配接設備是否完好,型號規格是否相符。然后根據裝置現場安裝示意圖進行安裝,具體安裝尺寸根據現場實際情況而定。

7.2.1電氣部分安裝:斜井跑車防護裝置用控制箱及礦用本安型紅外傳感器和礦用隔爆型可逆真空電磁起動器可安裝在巷壁上或在巷壁開方洞置于洞內,應避免淋水的浸入。同時礦用本安型紅外傳感器發射與接收部分應對齊,礦用本安型位置傳感器安裝在絞車上,確認絞車的狀態和擋車欄是否開啟或關閉到位。電氣產品連接方法見跑車防護裝置電路連接圖

7.2.2 機械部分安裝參見跑車防護裝置總圖

1)緩沖器地基1500(長)X1000(寬)X1000(深)用水泥沙石灌砌并將地腳螺栓按尺寸埋入。

2)緩沖器組裝時,應將鋼絲繩壓緊。尾繩根據串車重量,巷道坡度情況預留6~10m左右。緩沖器結構原理見緩沖器總圖

3)擋車欄的寬度按現場需要而定,以車料zui大寬度為限。鋼絲繩嵌入到定型管鋼里固定攔網狀態。

4)懸掛鏈環應將三根鋼絲繩間距分割均勻,上面一根應距車輛上沿下約15cm,下面一根繩應超過車架上面約10cm。

5)用一根6X37+FC-Φ8mm的鋼絲繩一頭穿到執行機構繩輪上一個導向槽中卡牢,并將鋼絲繩在繩輪上順時針或逆時針緊密整齊的盤繞3至5圈后抽出繩頭,將繩頭穿過固定在槽鋼一邊的滑輪,以及吊鉤壓板引至網架下邊一根管鋼上用卡牢。另一根6X37+FC-Φ8mm的鋼絲繩一頭和上一根6X37+FC-Φ8mm鋼絲繩取合適位置,用鋼絲繩卡合并卡牢,另一頭穿過固定在槽鋼一邊的另一個滑輪,以及相應吊鉤壓板引至網架下邊一根管鋼上用卡牢。把一根6X37+FC-Φ26mm的鋼絲繩對折依次穿過定型管鋼后,形成三根鋼絲繩,結合處用繩卡扣牢,并將鐵絲接頭處理平滑。

6)擋車欄提升鋼絲繩上下運行時應靈活滑順,不得有任何阻隔現象。

7)擋車欄組是跑車防護擋車裝置中關鍵的攔車部件,鋼絲繩質量、安裝質量、安裝距離長短以及尾繩長短是關鍵之關鍵,因此應慎重對待,平時加強檢擦查維修,發現問題及時處理。

7.3 斜井跑車防護裝置安裝完畢,應調試運行該裝置,按其工作原理及其各配接設備功能逐項進行測試,逐個檢查裝置各配接設備的安裝及運行情況,其功能全部達到設計要求后方可進行項目驗收。該裝置驗收合格后應對操作者進行操作培訓,內容應包括操作基本要求、使用中應注意事項和故障排除方法等。

ZDC30-1.5跑車防護裝置注意事項

8.1 斜井跑車防護裝置中各設備的聯接應正確,且不得更改裝置配置;

8.2 檢修設備時不得更改本安電路及與本安電路相關的電路的元器件規格、型號、參數;

8.3 嚴禁帶電維修操作;

8.4 對裝置不熟悉的人員嚴禁操作該裝置。

ZDC30-1.5跑車防護裝置保養與維護

1、對裝置要注意日常維護保養,定期進行檢修;

2、應保持礦用本安型紅外傳感器表面的清潔,確保對礦車能有效監控。

3、對鋼絲繩、收放絞車及擋車欄等機械運動構件應定期檢查,確保裝置啟動應靈敏、轉動靈活無阻礙、恢復應到位,固定部位無松動現象。

ZDC30-1.5跑車防護裝置故障分析與排除

故 障 現 象

原 因 分 析

排 除 方 法

備  注

系統送電無反應

檢查熔斷器/電源127V、變壓器12V接頭松動、無信號輸出

是否更換熔斷器,接頭調整壓牢、堅固

熔斷器:0.2A

控制箱得不到信號

紅外傳感器故障

更換紅外傳感器



收放絞車不工作

電磁啟動器或電機故障

維修電磁啟動器及電機



ZDC30-1.5跑車防護裝置其它

公司保證出廠的產品符合設計要求,質量?jī)?yōu)良,系統運行安全、可靠,同時提供完善售后服務。

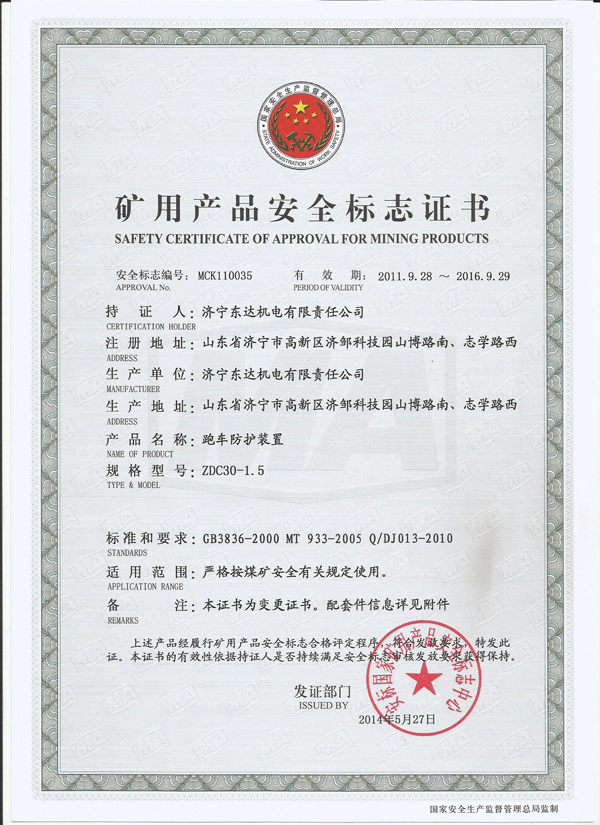

煤安證
